O processo de cadastramento de ponto de medição é efetuado via acesso Menu > Global > Serviços/Trading/Varejista/Geração > Medição > Configurações > Pontos de Medição. O sistema possui quatro tipos de pontos de medição: Consumo, Geração Bruta, Conexão com Rede Básica e Subestação.

A tela apresenta a lista de todos os pontos de medição cadastrados, onde é possível editar e excluir os pontos de forma individual ou excluir os pontos com a ação em massa.

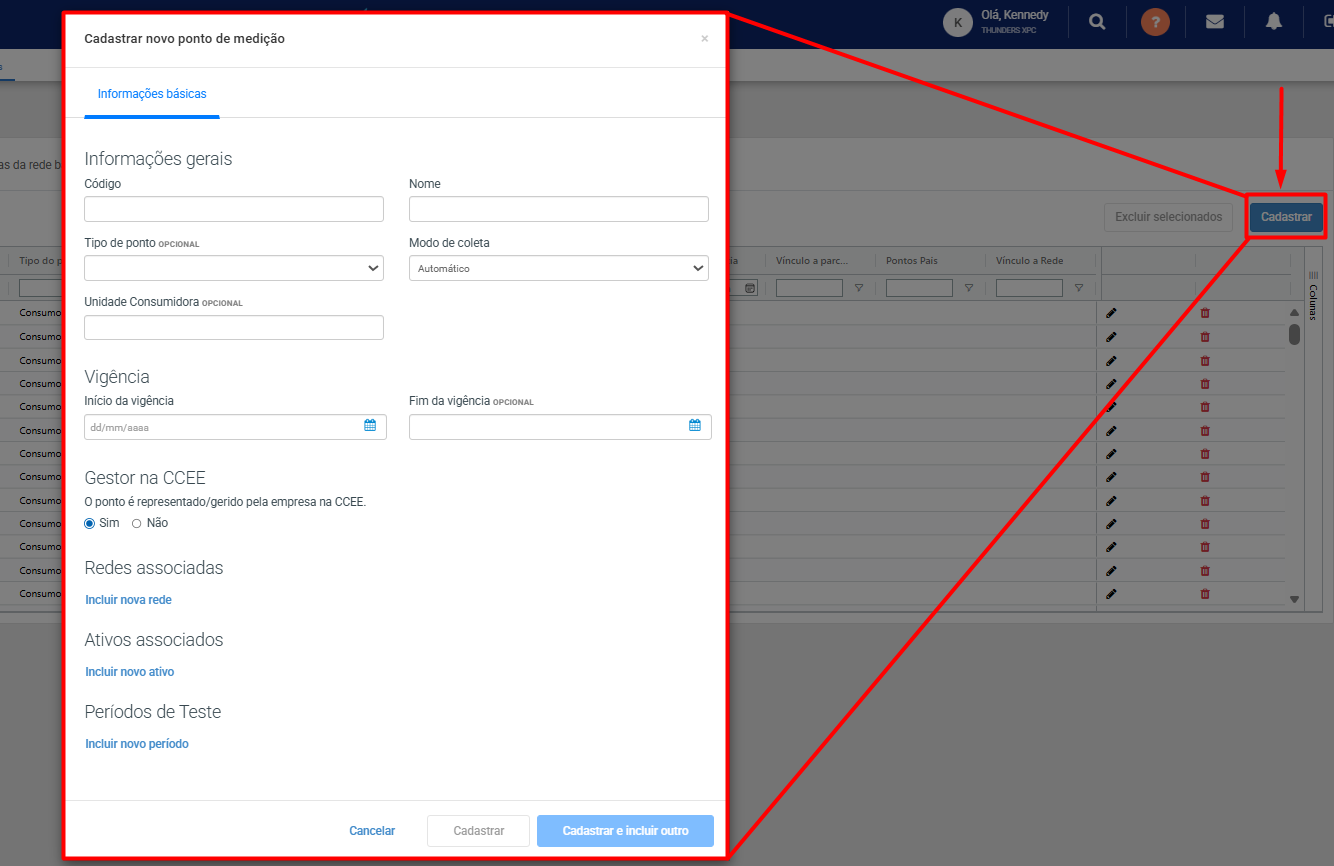

Para cadastrar um novo ponto basta clicar em Cadastrar.

Informações gerais

- Código: código do ponto conforme CCEE. Veja como encontrar essa informação na CCEE, ao final desta página em "2 Código e Acesso dos Pontos de Medição".

- Nome: nome do ponto de medição.

- Tipo de Ponto (opcional): campo indicativo para o tipo do ponto conforme opções abaixo.

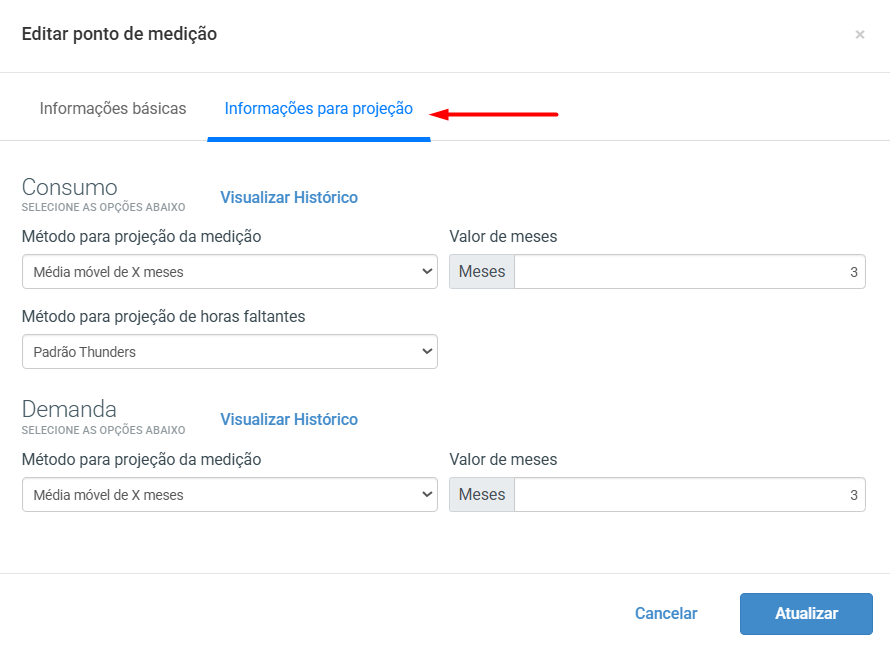

Consumo: para essa opção é adicionada uma aba extra com “Informações para projeção”. Veja como realizar as configurações ao final desta página em "1 Informações para projeção".

Geração Bruta: ponto de medição ligado às usinas de geração de energia.

Conexão com Rede Básica: ponto de conexão com a rede básica de distribuição, geralmente situado após a subestação.

Subestação: ponto de medição ligado à subestação de energia.

- Modo de coleta:

Automática: o Thunders irá realizar a coleta todos os dias (de madrugada) sem a necessidade de ação do usuário.

Manual: a coleta somente será realizada se o usuário selecionar o ponto na página de coleta e clicar em “Forçar coleta”.

Atenção: em ambas as condições é possível subir um arquivo de medição manualmente.

- Unidade consumidora (opcional): código da unidade consumidora.

‍

Vigência

Início da vigência: define primeiro período que este ponto será listado na coleta.

Fim da Vigência (opcional): define o último período que este ponto será listado em coleta.

‍

Gestor na CCEE

O ponto é representado/gerido pela empresa na CCEE

Essa configuração é relevante para fins de integração com a CCEE, neste caso é preciso ter um certificado digital válido. Veja [ Aqui ] as especificações do certificado digital e [ Aqui ] como instalar no Thunders.

SIM: a empresa do certificado digital é representante total da empresa na CCEE.

NÃO: a empresa do certificado digital não é representante total e possui permissão de visualização através de um perfil.

Neste caso é preciso indicar qual o perfil tem acesso ao ponto de medição que se está cadastrando.

‍

Redes Associadas

Essa informação somente será incluída para pontos de medição do tipo Geração Bruta, Conexão com a Rede Básica e Subestação que pertençam a mesma rede compartilhada (rede situada antes da conexão com a rede básica).

Antes de associar um ponto de medição a uma rede, ela precisa ser previamente criada. Veja como criar [ Aqui ]. A rede compartilhada é utilizada na apuração da geração no centro de gravidade, logo é destinada para geradoras de energia.

- Rede: informar a rede já cadastradas (é preciso selecionar a opção sugerida para confirmar o preenchimento).

- Data início: define primeiro período que este ponto estará ativo na rede, normalmente possui mesma data do ponto (vigência) preenchido anteriormente.

- Data Fim (opcional): define último período que este ponto estará ativo na rede, normalmente possui mesma data do ponto (vigência) preenchido anteriormente.

- Ponto Pai (opcional): se o ponto estiver abaixo de algum outro é preciso indicar para que a rede seja corretamente organizada.

O Thunders gera a tipologia da rede de acordo com as informações inseridas no cadastro dos pontos pais.

Basicamente, o nível mais alto da rede (geralmente o ponto de Conexão com a Rede Básica) fica sem informação de Pontos Pais no cadastro. Ou seja: o ponto mais alto não possui Pontos Pais. Porém, o ponto de Conexão com a Rede Básica se torna Ponto Pai do ponto localizado logo abaixo (geralmente o ponto ligado à Subestação). Este segundo ponto, geralmente a Subestação, se torna Ponto Pai das usinas, ou seja: dos pontos de Geração Bruta. Veja um exemplo ilustrativo [ Aqui ].

- Data Início: define primeiro período que o ponto estará ativo na rede como pai do ponto que está sendo cadastrado, normalmente possui mesma data do ponto (vigência) preenchido anteriormente.

- Data Fim (opcional): define último período que o ponto estará ativo na rede como pai do ponto que está sendo cadastrado, normalmente possui mesma data do ponto (vigência) preenchido anteriormente.

‍

Ativos Associados

Todo ponto de medição deve ser associado a uma ativo, seja de carga ou geração. Veja como cadastrar um ativo[ Aqui ].

- Ativo Físico: nome do ativo que o ponto está associado. (é preciso selecionar a opção sugerida para confirmar o preenchimento).

- Data Início: define primeiro período que este ponto estará associado a este ativo.

- Data Fim: define último período que este ponto associado a este ativo.

Atenção: Para desligamento com sucessão é preciso encerrar a vigência de um ativo e “incluir novo ativo” para adicionar o sucedimento do ponto.

Perfis associados

Utilizar o mesmo perfil para coleta de medição e contabilização?

SIM: perfil de medição e contabilização são os mesmos. O registro ocorrerá no perfil que estiver cadastrado na operação.

Nesta opção é preciso informar:

Perfil: perfil conectante do ponto para realização da coleta.

Data início: define primeiro período que o ponto utilizará o perfil para realizar a coleta.

Data fim (opcional): define último período que o ponto utilizará o perfil para realizar a coleta.

NÃO: os perfis de medição e contabilização são diferentes. Essa opção impacta no rateio de perfil automático da operação de energia. Nesta opção a coleta será realizada em um perfil e o registro será em outro.

Atenção: para rateio de perfil automático a configuração deve ser aplicada na boleta de energia na aba “Registro CCEE”.

Perfil para medição

- Perfil: perfil conectante do ponto para realização da coleta.

- Data início: define primeiro período que o ponto utilizará o perfil para realizar a coleta.

- Data fim (opcional): define último período que o ponto utilizará o perfil para realizar a coleta.

Perfil para contabilização:

- Perfil: perfil para rateio de perfil/ registro CCEE.

- Data início: define primeiro período que o ponto utilizará o perfil para realizar a coleta.

- Data fim (opcional): define último período que o ponto utilizará o perfil para realizar a coleta.

‍

Parcela Associada

Se houver o cadastro de parcela para o ativo é preciso indicar a parcela e a vigência.

‍

Períodos de Teste

O período de teste é definido para pontos de Geração Bruta (ou seja: ativos físicos de geração) que ainda não entraram em operação comercial, mas encontram-se na fase de testes ligada ao comissionamento da usina.

‍
